設備介紹及功能描述：

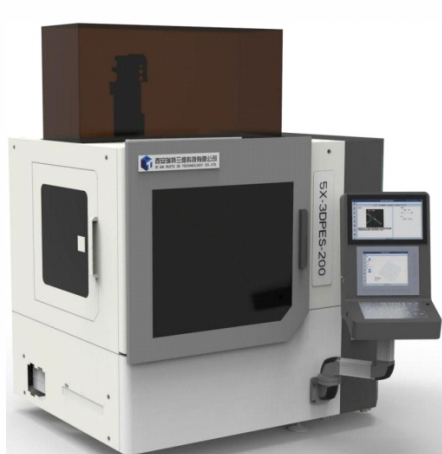

5X-3DPES350是一款集成五軸聯動技術、微滴噴射、微筆直寫、視覺檢測和在線光子燒結技術的工業級中大型曲面電子器件增材制造系統。整體結構采用大理石主體，安裝基準面精度達到0級；設有抗震動結構，有效提高制造精度；直線軸采用全閉環光柵尺反饋，回轉軸采用高精度旋轉編碼器反饋，設備采用RTCP 運動算法的總線多軸聯動運動控制系統，實現打印位置實時精準控制。通過五自由度打印運動控制，自主開發的控制軟件界面支持多參數輸入、工藝數據管理及設備狀態監測，此外可基于專用CAM的電子增材模塊進行打印運動軌跡自定義策略規劃，支持任意曲面打印成型。在5X-3DPES200的基礎上擴展了電流體/氣溶膠等打印功能，進一步提高打印微納線路的精度。同時新增打印頭在線自動維護工位以及多工位旁軸相機，實現對于打印噴頭的清潔和過程缺陷監測，可有效控制打印過程質量，進一步提高電子器件增材制造的自動化程度。

應用領域：

曲面共形化電子類產品的研制生產，如異型頻率選擇表面、覆形化功能器件、共形微波器件、三維布線、覆形醫療電子、可穿戴電子產品、立體封裝等。

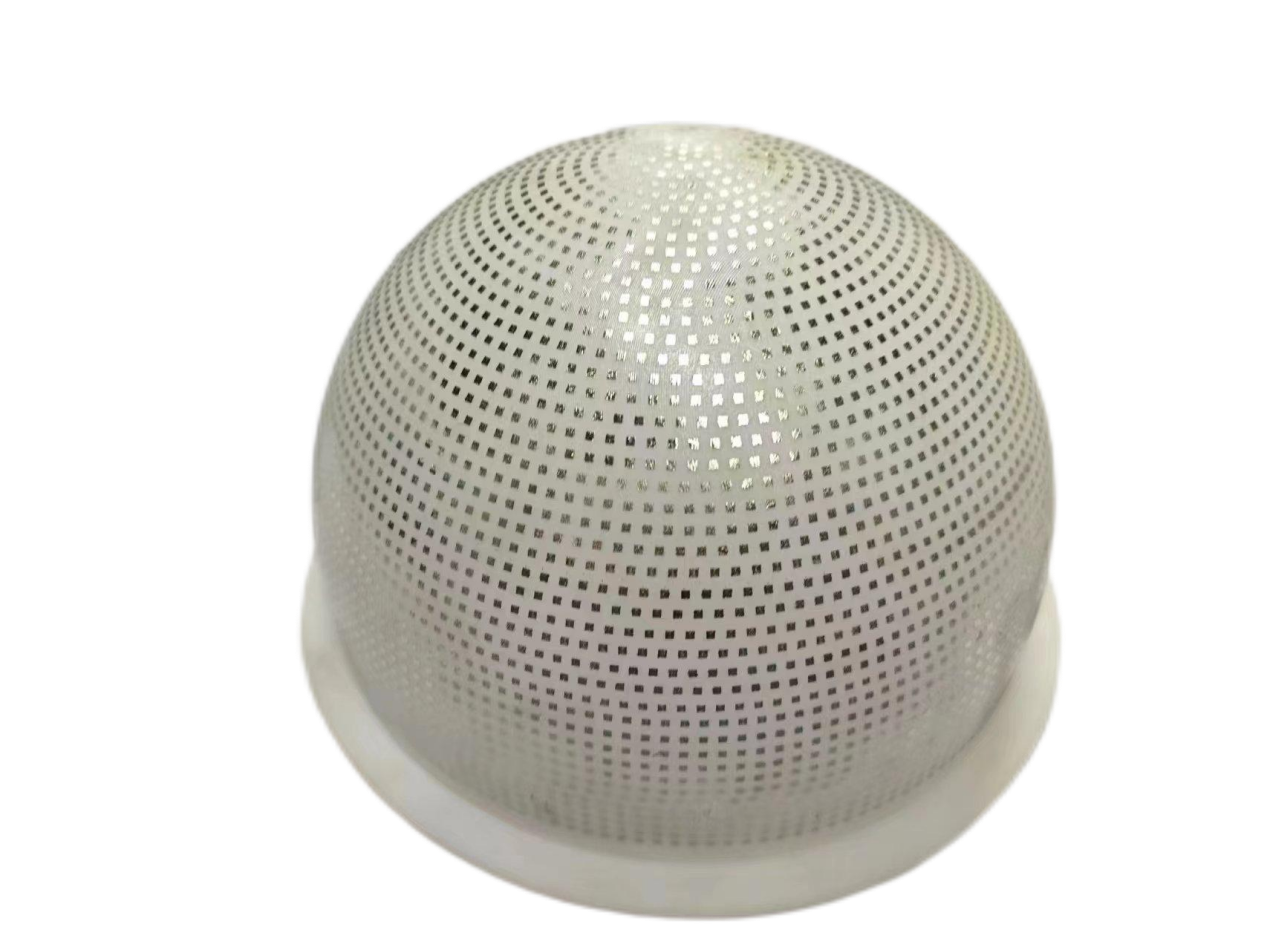

樣件展示：

5X 3DPES-M設備規格參數：
